 尽管TRACE MODE6所具有功能已经超出了传统的人机界面软件包含的功能范围，但是人机界面仍然是TRACE MODE中最主要的组成部分之一。除了标准的人机界面功能之外，TRACE MODE 6还拥有许多特色功能，这些功能把它与其它普通的人机界面软件区别开来。
首先，TRACE MODE6有一个 集成开发环境，其中组合了超过10个不同的编辑器。该集成开发环境拥有一个免费版本。TRACE MODE6的画面编辑器与SOFTLOGIC控制器编程工具和T-FACTORY（MES-EAM-HRM）的经济模块深度集成，以致于人们很难把它们单独分离开来。
独创的工程自动建立技术使得在开发工程画面时节省了开发时间并减少了错误。自动建立技术通过点击鼠标就能够把画面同输入/输出端直接连接起来，能够按已知的控制器结构自动设置工程数据库，能够在分布式控制系统的节点（PCs或PLCs）间建立网络连接等等。TRACE MODE画面编辑器中拥有一个免费库，可以为列表中不支持的控制器和输入/输出设备添加新驱动程序。
用于分布式控制系统的统一的工程开发环境理念允许不同节点的组件之间进行直接连接。比如，可以把一个节点画面中的变量显示在另一个节点的画面上，而不需要在它们之间创建任何额外的连接通道。
TRACE MODE6画面编辑器为控制算法提供了国际标准[IEC61131-3]规定的全部五种编程语言。其中有可视化语言-Techno FBD、Techno LD、Techno SFC和程序脚本语言-Techno ST、Techno IL。如此各式各样的编程工具允许专业开发人员们选择他们习惯的编程语言。所有的编程语言都装备有强大的调试程序和联机诊断工具。
TRACE MODE6人机界面数据库支持几乎所有的数据格式。除了熟悉的用于离散信号和浮点值的格式之外，该版本的画面编辑器还支持字符串、双浮点、十六进制, 以及时间标记（作为一个独立通道）等格式。
TRACE MODE6人机界面中出色的三维图形当然会引起专业开发人员的注意。同时，画面编辑器的图形编辑工具简单易用。使用TRACE MODE6画面编辑器不仅能画出精彩的图形画面，而且功能强大：所有的图形元件都拥有实时选项，可以实时条件下改变其属性、尺寸和在屏幕上的位置。

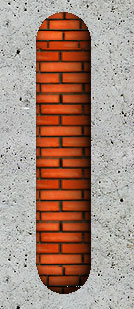

 矢量图形是基于OpenGL技术的，如此一来，它就拥有了许多新的特性：
- 对比度；
- 光源投影的位置；
- 形状和颜色；
- 透明度；
- 纹理背景；
- 漫反射和镜面反射；
 任意位差角（例如在实时条件下）；
- 管道和圆柱体不同的端切口。
 提供无限色选择，支持RGB和HSV调色板。为了便于编辑复杂的模拟系统图，TRACE MODE6画面编辑器支持画面层，可以实时控制画面的显示。这使得在单个画面上显示不同的流程子系统成为可能。比如，电气和供水管道网、防火安全措施装置、空调等，可以按操作员的需要进行可视化控制。
支持大多数外部图形格式，动画和像素图片可以被任意变换（旋转、拉伸），更重要的是这一特性不但在编辑状态下完成，而且可以作为动态实现。另外还支持图形背景的透明度变化。3D Fast+的先进技术使得实时条件下的画面能够实现快速显示。TRACE MODE6画面编辑器中包含不同的趋势图：
- 历史趋势；
- 实时趋势；
- 模拟量趋势；
- 离散量趋势；
- 以设定点为标的侧面图。
趋势图显示的数据量仅仅受限于用来提供数据的嵌入式工业数据库SIAD/SQL6。可以方便的显示系统中指定参数的 数据记录：
- 在任何时间跨度内查看流程趋势图；
- 放大突出显示区域；
- 实时增加新的趋势曲线。
在一个带有时间滚动条的趋势图上，可以显示控制系统离散量和模拟量的参数曲线值。每个参数曲线的线色和格式都可以指定。当画面和可编程逻辑控制器间通讯中断时，可以由专门的颜色和格式被高亮显示。在某个指定时刻使用游标查看趋势图上参数的精确值。每个趋势图都可以按用户的要求单独建立。
TRACE MODE6图形画面支持设置弹出的窗口。可以同时打开许多窗口，并且这些窗口具有标准窗口所具有的一切特性。它们可以被拖动，点击到前方，交叉在一起，改变大小，在关闭时，只需要点击窗口的右上角即可。主画面窗口独立于这些弹出的窗口。
 TRACE MODE画面编辑器拥有本身的报表生成程序，它能实时提供快速、清晰和特色鲜明的HTML报表。报表生成程序嵌入在一些运行时间库中（Door TM+），或者可作为一个独立的应用程序而应用（文档服务器）。报告模板可以在集成开发环境的模板编辑器中完成。模板编辑器是一个自动生成工具，它包含许多插图工具并与TRACE MODE编程工具完美的结合在一起。
在TRACE MODE6中热冗余技术已经得到增强。现在，在人机界面工程中，人们不但可以自动创建双冗余度的画面监控节点（Double Force），还可以建立三冗余度的画面监控节点（Tri Force）。
TRACE MODE6人机界面监控器本身拥有能快速存储数据的高性能工业实时数据库SIAD/SQL6。数据不仅能被快速保存到SIAD/SQL6中，而且支持实时条件下的数据统计处理，还可以显示在监控器实时画面上并进行过程控制数据统计（SPC）。
TRACE MODE6人机界面监控器支持与数据库和其他应用程序通讯。最标准的程序接口：ODBC、OPC ActiveX、DDE都嵌入到监控器中。为了方便的与外部数据库交换，TRACE MODE集成开发环境中还包含了一个嵌入式的结构化查询语言编辑器。
AdAstrA Research Group,Ltd公司对软件的品质非常关注。TRACE MODE软件的开发过程和整个技术支持流程经过TUV Cert公司（德国）审核后，通过了ISO 9001:2000资格认证。
|
